二线制应急照明和疏散指示系统

公司持续探索智能消防技术革新，始终专注于通过技术创新，进一步降低或避免火灾伤亡事故发生。为有效帮助遇险者快速逃离火场，满足现代高层化、智能化、大型化、多功能化及复杂化的建筑要求，公司自主研发出仅需2根线，即可同时实现“供电+通讯”的新一代智能疏散系统。

一、系统介绍

该系统采用集中电源，集中控制设计，并创造性地融入了EPC-BUS电子载波技术，率先推出了两线制连线(包含供电与信息传输)的应急照明及疏散指示系统，工程施工极其方便，最大程度降低了整个系统的造价。

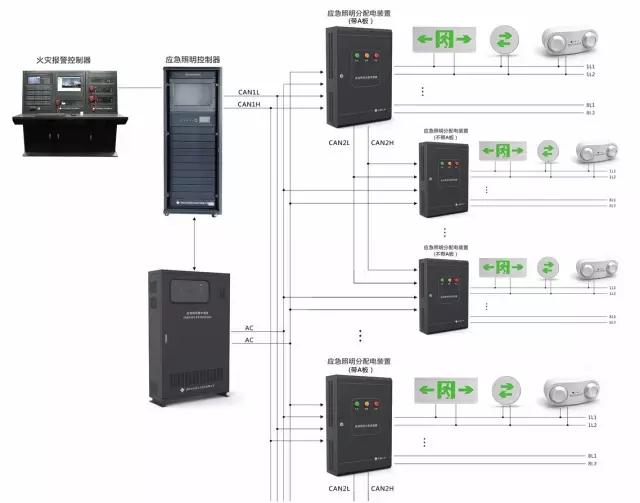

系统图

      系统由应急照明控制器、应急照明集中电源、应急照明分配电装置、消防应急灯具（包括22种型号的消防应急照明灯、消防应急标志灯）等设备组成。

二、功能特点

1.采用EPC-BUS电子载波技术连接终端灯具，仅用两根线任意连接，有效降低布线成本，便于施工维护；

2. 采用联动技术智能定位火警位置，从而自动规划最佳逃生路径，适用于大型项目建设；

3. 高实时性、高可靠的CAN总线技术，保证系统通讯稳定、可靠；

4. 基于Windows 操作系统，简单易学；

5. 标配专用微型打印机；

6. 系统支持DXF格式建筑平面图，采用矢量图描述形式，可多倍放大；

7. 历史（火警、应急、故障、操作）记录功能；

8. 多级用户分级管理；

9. 支持热插拔USB 设备，可复制或恢复系统文件；

10. 支持配接多台应急照明集中电源；

11. 分配电装置每条回路最大输出电流3A，每条回路最多可接108 个终端；

12. 控制器采用不间断开关电源，外置电池，备电时可工作180 分钟。

三、系统组成

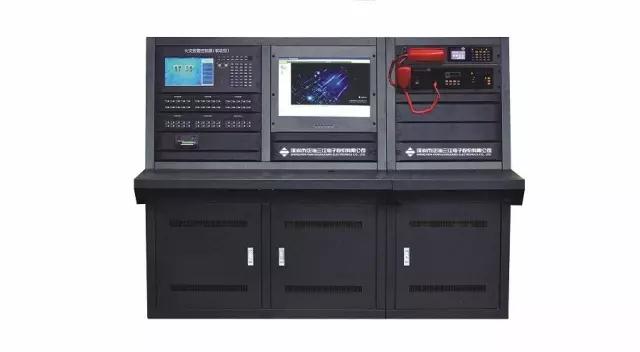

火灾报警控制器

     火灾报警控制器接收探头信号，当有火警发生时，向应急照明控制器等设备发送火警信号。

应急照明控制器

应急照明控制器设置分配电装置、驱控板、灯具、电源等设备的信息，接收其他部件传输过来的信息，在相应列表中显示信息内容。

系统面板负责处理和分析系统中其它部件传输过来的数据信息，并根据数据分析结果，指挥系统中的其它部件执行相应的命令，例：控制蜂鸣器火警鸣响等。

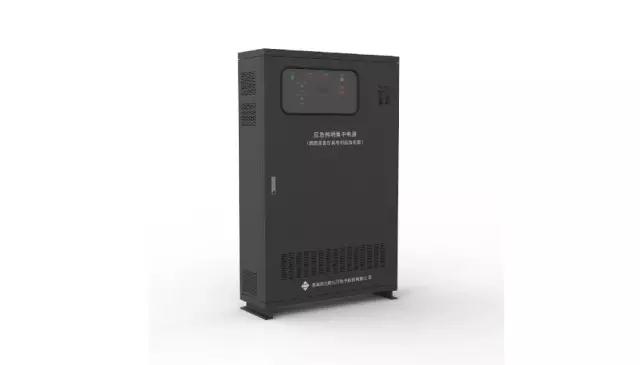

应急照明集中电源

       火灾发生时为灯具供电，以蓄电池为后备电源。通过485总线与控制器进行通讯，一台控制器最多可配接10台应急照明集中电源。

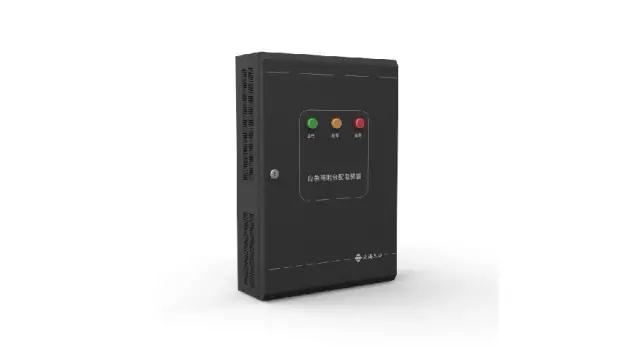

应急照明分配电装置

内部安装有驱控板，每个驱控板有两个输出回路，通过无极性二总线与消防应急灯具连接。二总线既向消防应急灯具提供正常工作所需要电源，又与消防应急灯具进行通信。

应急照明分配电装置按内部面板驱控板的安装数量可分为多种型号。

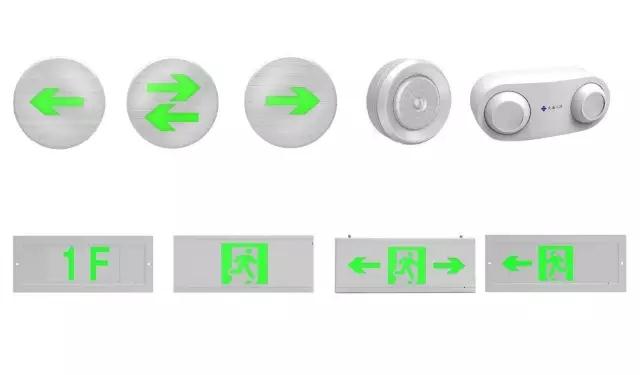

消防应急灯具

22种型号的新品消防应急灯具均采用无极性二总线制，集中电源，集中控制设计，具备功耗低、寿命长、易更换、耐高温、耐腐蚀等特点。

根据安装方式的不同，消防应急标志灯可分为吊挂式、壁挂式、嵌入式、地埋式4类，照明灯有吸顶式、嵌顶式、双头灯等类型，可满足各类系统建设需求。

公司新一代智能疏散系统功能完善、性能强大、稳定可靠、施工简易，可广泛应用于高层建筑、商场、娱乐场所、银行、医院、地铁站、高铁站、火车站、机场等人员密集场所的各类大、中、小型消防工程建设。
