产品型号：JTY-GD-A30
安装方式：天花板吸顶式安装
适用底座：DZ-A16或DZ-A10（免剥线）；DZ-A16K
保护面积：约80㎡(层高≤12m)参照GB50116《火灾自动报警系统设计规范》
工作环境：温度:-10℃～+55℃，相对湿度≤95%（40℃±2℃无凝露）
工作电压：总线24V ；DC24V
工作电流 ：监视状态:＜300uA报警状态:＜1.5mA；监视状态:＜50uA报警状态:1mA~20mA
工作指示：状态指示灯,巡检时闪烁,报警时常亮
接线方式：二线制
编码类型：电子编码型；非编码型
执行标准：GB4715-2005《点型感烟火灾探测器》
一、什么是点型光电感烟火灾探测器
JTY-GD-A30型点型光电感烟火灾探测器(以下简称探测器)是一种光电型感烟火灾探测器。探测器内置微处理器，支持电编码，通过二线制总线接入相兼容的火灾报警控制系统。探测器既能实时采集现场烟雾浓度数据，并将数据传送至火灾报警控制系统，也能接收并执行火灾报警控制系统给出的控制命令。
二、点型光电感烟火灾探测器如何安装
1.确认探测器类型与控制器主机类型相匹配；

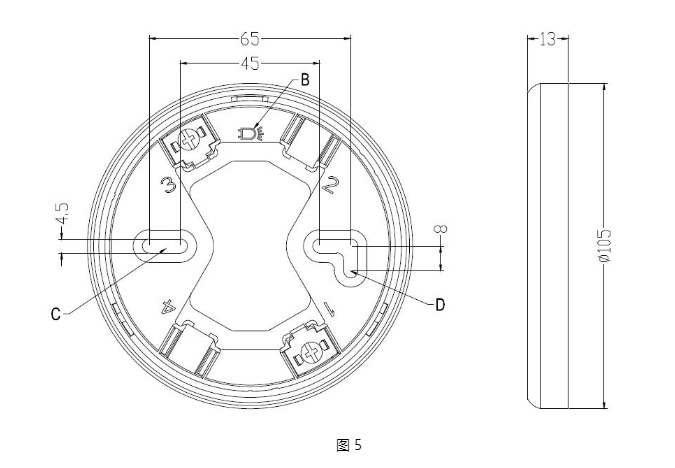

2.按施工图纸，使用2枚M4螺钉，通过图5中所示的C、D固定孔，将配套底座固定在指定的位置上，确认底座已安装牢靠；
3.按施工图纸上所标注的探测器地址号,使用编码器对探测器编码；
4.切断控制器电源，按施工图纸，将探测器正确连接；
5.将探测器A处（如图1所示）指示灯与底座B处图案（如图5所示）对准，再将探测器插入底座，顺时针方向旋转探测器，直至探测器锁定到位；
6.待全部产品安装完毕，确认无误后，接通控制器电源，进行自动登录操作；
7.自动登录正常后，探测器红色指示灯约12秒闪烁一次，表明探测器已开始正常工作。
8.最后使用专用工具或直接吹烟的方式对探测器进行报警测试。探测器报警后指示灯将常亮，同时控制器给出相应的报警提示信息。测试结束后恢复控制器，使探测器回到监视状态。
三、点型光电感烟火灾探测器应用场景
探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所，例：饭店、旅馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业与民用建筑。但不适用于有大量粉尘、水雾滞留的场所，可能产生蒸汽和油雾的场所及正常情况下有烟滞留的场所。
四、点型光电感烟火灾探测器特点
1.全电子编码，可通过编码器现场改写。
2.单片机实时采样处理数据、并能保存最近144条历史数据，曲线跟踪现场况。
3.具有温度、湿度、灰尘积累漂移补偿，传感器失效检测功能（故障上报控制器）。无极性二总线连接，安装、维护方便。
4.采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。

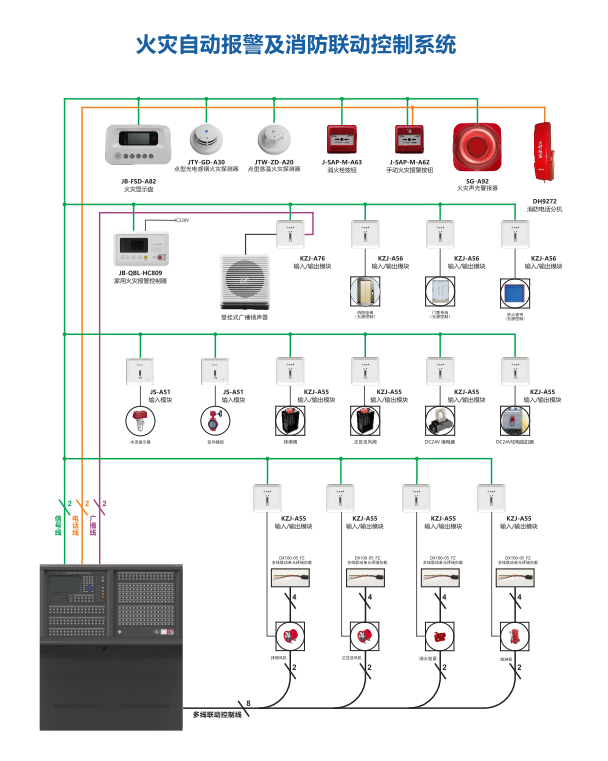

五、A系列火灾自动报警系统图
五、点型光电感烟火灾探测器产品尺寸图
