工作环境：温度-40℃～+55℃，相对湿度≤95%
工作电压：DC24V
工作电流：100mA@DC24V（配接总线型火焰探测器）250mA@DC24V（配接非总线型火焰探测器）
防护等级：IP65
工作指示：监视状态绿色指示灯常亮，报警状态红色指示灯常亮，故障状态黄色指示灯常亮
配接主机：火灾报警控制器、消防联动控制器

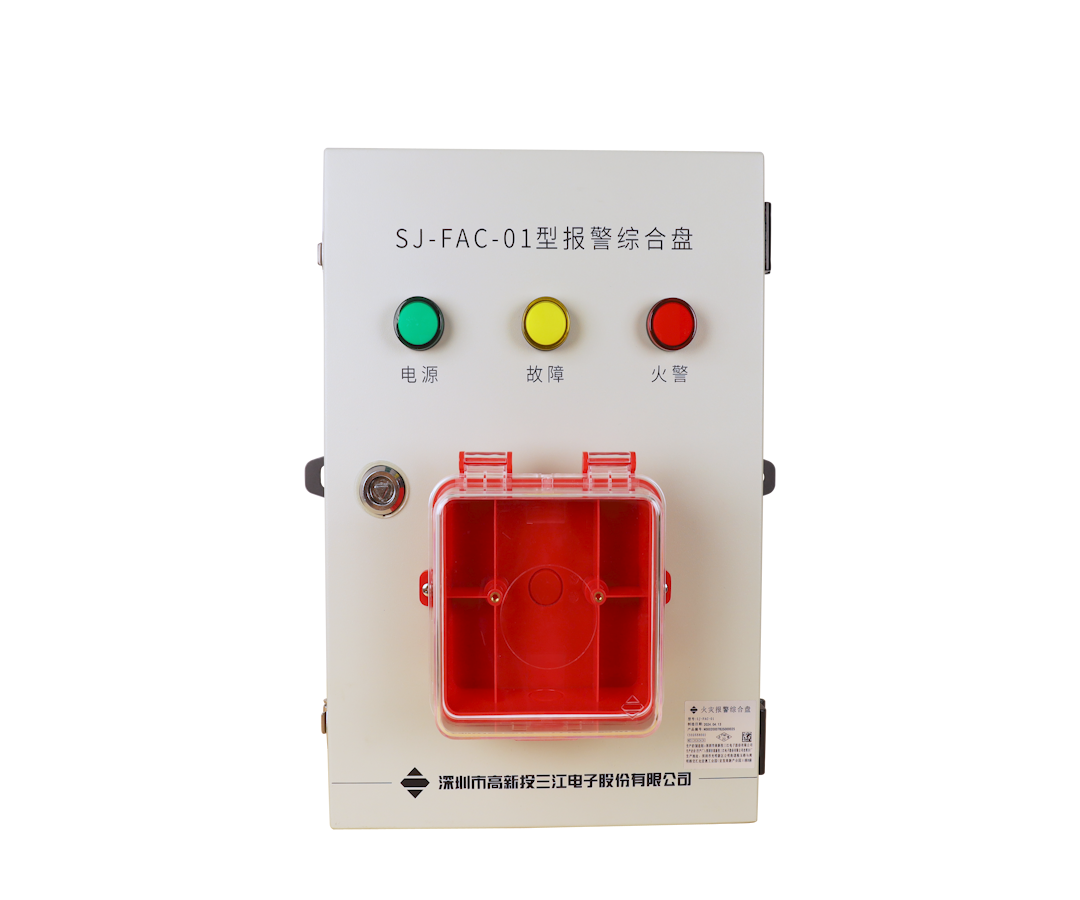

一、什么是SJ-FAC-01隧道火灾报警综合盘
火灾报警综合盘是隧道火灾报警系统的组成部分，包含手动报警按钮及模块，与火灾声光警报器和火焰探测器组成一套火灾报警系统的基本单元。一般壁挂安装在隧道侧壁，也可嵌入于隧道侧壁安装。安装高度为综合盘箱底距监视点通道约1.3m处。火灾发生时可自动或人工向报警主机发送火警信号，并联动火灾声光警报器发出声光信号。
二、SJ-FAC-01隧道火灾报警综合盘的功能特点
1. 具备电源、火警、故障状态指示灯，便于巡检。·安装方式灵活，兼具嵌入式和壁挂式安装方式。
2. 整体防护等级：IP65，可应用于隧道等复杂环境。
3. 自带防水盒，预留手报、继电器安装位置。
4. 配套高新投三江智能型火焰探测器使用。

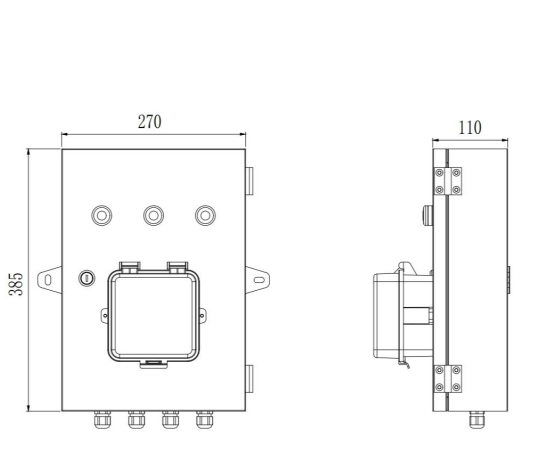

三、SJ-FAC-01隧道火灾报警综合盘的尺寸图（单位：mm）
四、SJ-FAC-01隧道火灾报警综合盘的接线方式
1、确认火灾报警综合盘的型号和接线方式；
2、拆下安装挂板和四个出线孔的硅胶塞，将模块（客户自备）、防水盒、防水接头（4个)安装到产品指定位置后，按照接线示意图进行接线，完成后将安装挂板装好；
3、按施工图纸，使用钻孔器根据产品安装孔距在墙壁钻出安装孔，然后使用两颗M6X60的膨胀螺栓通过安装孔将其固定到墙壁上。
