外形尺寸：90mm×89mm×35mm
不支持液晶显示、按键操作
安装方式：导轨式安装、壁挂式安装
工作电压：DC24V（总线供电）
工作电流：监视状态:＜0.8mA；报故障状态：＜2.5mA
监测电压：额定值AC 220V
通讯：二总线通讯协议
编码：电子编码，范围1~324
材料：ABS
工作温度范围：-10℃〜50℃
相对湿度：≤93%（40℃±2℃，无凝露）
执行标准：GB20184-2011
一、什么是电压信号传感器DK-5203S
DK-5203S型电压信号传感器是一款三相四线双电源电压传感器（以下简称传感器），其设计、制作、检验均符合国家标准：GB28184-2011消防设备电源监控系统。传感器能对2组三相四线制交流电源电压进行实时监测，当被监测的消防电源出现欠压、过压、缺相、错相等情况时，传感器立即将采集到的消防设备电源状态信息回传给消防设备电源状态监控器。
二、电压信号传感器DK-5203S的功能特点
1. 当被监测的消防设备电源发生欠压、过压、缺相、错相等情况时，传感器能在100s内发出故障报警信号；
2. 传感器以无极性二总线方式与我公司消防设备电源状态监控器连接，无需另外供电，安装使用简单方便；
3. 内置高档MCU，应用先进的软件算法，具备强大的分析、判断能力，对接入传感器的消防设备电源进行实时监测；
4. 传感器采用电子编码方式，每个传感器占用一个总线地址，现场编码简单、方便；
5. 每个传感器拥有6个通道，可同时监测2组三相四线制消防设备电源，也可通过消防设备电源状态监控器设置其中某组电源通道启用或不启用；
6.用LED灯指示传感器状态：正常通讯时黄色指示灯闪亮，报故障时黄色指示灯常亮
三、电压信号传感器DK-5203S尺寸图
四、电压信号传感器DK-5203S的接线方式

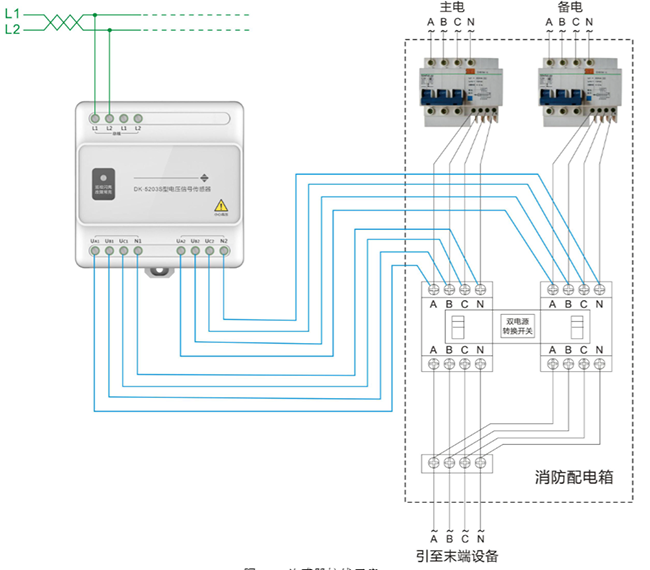

总线L1、L2和三相四线制交流双电源电压传感器测量的接线方式：如图所示，将传感器接线端子L1、L2与消防设备电源状态监控器的总线相连接，L1、L2接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
五、电压信号传感器DK-5203S安装方式

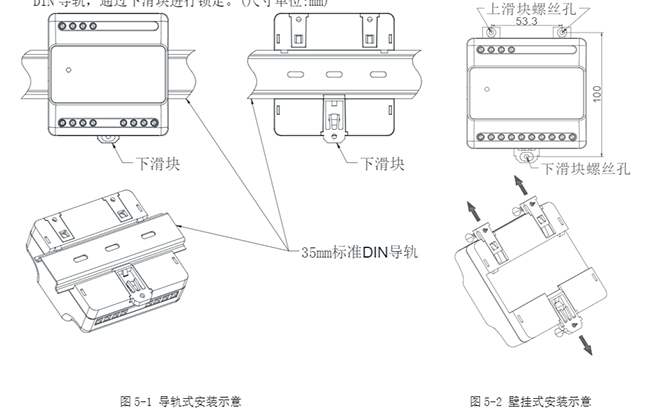

传感器安装方法本传感器提供两种安装方式：导轨式安装及壁挂式安装。导轨式安装如图5-1所示，导轨为标准35mmDIN导轨，通过下滑块进行锁定。(尺寸单位:mm)
壁挂式安装如图5-2所示，将上、下滑块拔出至锁定位置后，通过三颗螺丝进行固定，螺丝孔直径为ø3.5mm。
