工作电压：总线24V
工作电流：巡检状态:＜2mA；动作状态：＜300mA
通讯方式：二总线（无极性）
控制输出：1路泄压阀执行器（DC24V/7线制）
启停方式：现场手动启停；远程控制启停；自动报警联动启停
反馈通道：“开到位”和“关到位”双通道开关量输入
联动响应：余压超限触发联动；输入通道到位触发联动；火警触发联动
编码类型：电子编码型，可在0~254之间任意设定
工作指示：巡检状态时巡检指示灯闪烁，报警状态时报警指示灯常亮
工作环境：温度：-10℃〜+55℃，相对湿度：≤95%RH（40℃±2℃，无凝露）
安装方式：导轨式安装，35mm标准导轨
外形尺寸：120mm×78mm×35.5mm

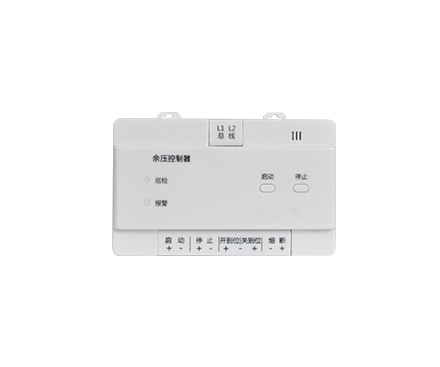

一、什么是余压控制器
余压控制器能够读取余压探测器余压值。当余压探测器发送报警信号后，控制器通过控制泄压阀执行器，调整泄压阀开度，进行泄压操作。当余压值低于失压阈值时，控制器调整旁通泄压阀开度减小，使余压值保持在设定范围内。
二、余压控制器功能特点
1.采用无极性二总线通信及供电，支持树形/星形等多种总线布线，施工简单；
2.支持开到位和关到位双通道输入，启动或停止单通道输出
3.支持现场启动或停止、远程启动或停止及自动报警联动启动或停止；
4.支持余压超限触发联动、输入通道到位触发联动。
三、余压控制器接线方式
接线示意图

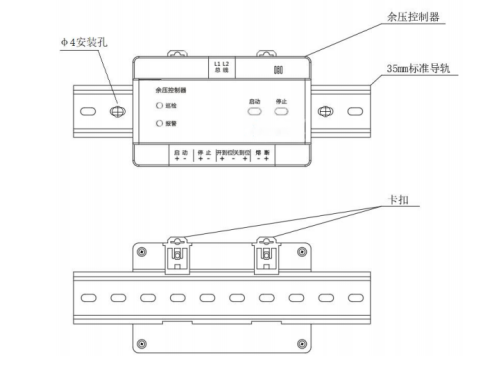

四、余压控制器安装方式
使用35mm标准导轨安装，如果正压风机配电箱内部没有足够的安装位置，需要安装在外部时，可以安装在配电箱附近的墙面上，只需将两个大小合适的螺钉穿过导轨上的两个Ø4安装孔，固定在墙面上

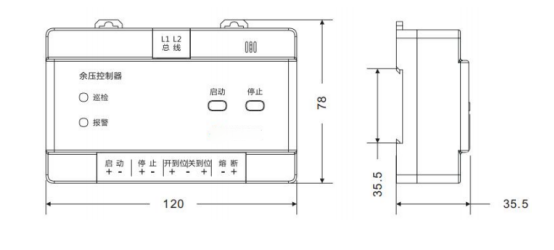

五、余压控制器尺寸图（单位：mm）
