工作电压：AC 220V/50Hz
输出电流：5A
通讯方式：二总线（无极性）
通信距离：1000m
布线要求：ZR-RVSP-2x1.5mm²

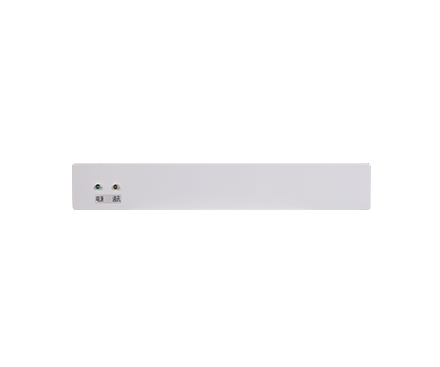

工作指示：电源正常绿灯亮，通讯正常黄灯亮
工作环境：温度-20℃～+70℃,相对湿度≤95%RH（40℃±2℃,无凝露）
安装方式：壁挂式
外形尺寸：340mmx235mmx54mm
一、什么是余压中继器
当线路距离过长时，可用来延长传输距离与输出电流的设备。
二、余压中继器的特点
1.加大总线带载能力和延长总线传输距离；
2.外观简洁大方，施工便捷。

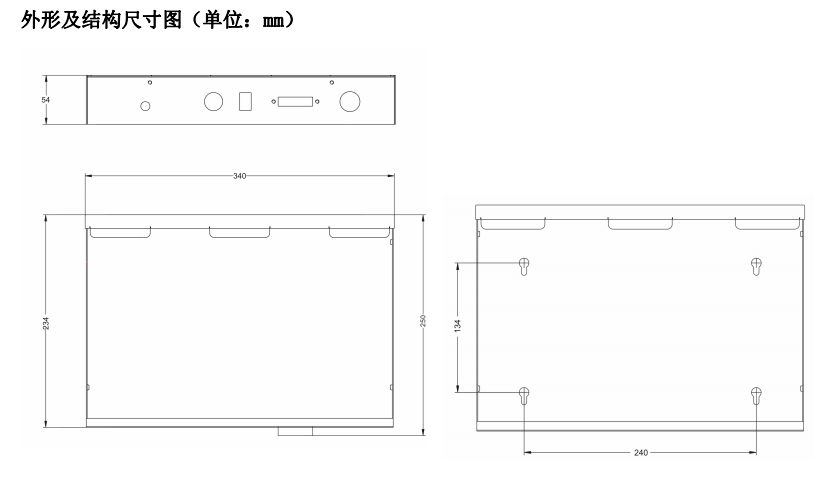

三、余压中继器尺寸图

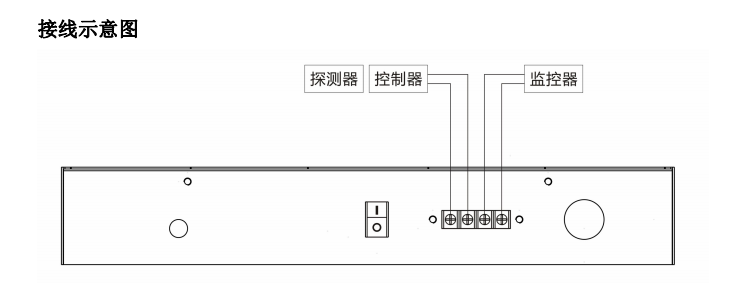

四、余压中继器的接线方式

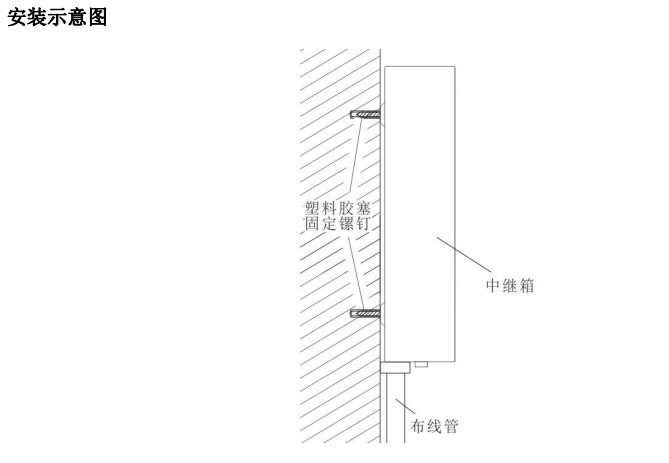

五、余压中继器的安装方式
六、余压中继器的施工注意事项
1. 将需要延长通信距离的主机通讯总线接在余压中继器的“主机总线”端（不分极性）。
2. 将需要被中继的终端通讯总线接在余压中继器的“设备总线”端（不分极性）。
3. 将余压中继器电源接入AC220V消防电源中，打开余压中继器电源开关。
4. 通电后余压中继器绿色电源指示灯点亮，随后黄色通讯灯点亮，此时说明余压中继器工作正常。
5. 余压中继器电源接口放置于机壳内部，需拆壳接线。
6. 因余压中继器的总线接线端子在箱体外部，使用时需采取保护措施。
