工作环境 ：温度:-10℃～+50℃，相对湿度≤95%（40℃±2℃无凝露）
工作电压 ：总线24V,电源DC24V±20%
工作电流：监视状态:＜500uA动作状态:＜10mA
工作指示：状态指示灯,巡检时闪烁,动作时常亮
接线方式：四线制:信号线+电源线
终端负载 ：47K电阻
安装方式：面明装/模块箱内
编码类型：电子编码型
执行标准：GB29364-2012《防火门监控器》
一、什么是输入/输出接口FJ-KZJ-301
FJ-KZJ-301型输入/输出接口（以下简称FJ-KZJ-301接口），主要用于连接防火门监控设备。
二、输入/输出接口的应用场景FJ-KZJ-301
主要用于连接防火门监控设备。
三、输入/输出接口FJ-KZJ-301尺寸图
四、输入/输出接口FJ-KZJ-301的接线方式
1) 地址编码：将编码器上的“4芯编码插头”与主体上的“编码插座”（见图1）连接好，再将编码器调整为编码功能，并且在输入正确的地址号码后按“运行/停止”键完成地址编码；（注：编码完成后编码器会发出“滴”的一声，编码详细操作请参见编码器说明书）

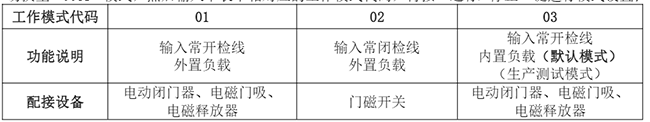

2) 工作模式设置：工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时需将编码器上的“4芯编码插头”与主体上的“编码插座”（见图1）连接好，按编码器“＃”键将编码器切换至“99A”模式，然后输入下表中相对应的工作模式代码，再按“运行/停止”键进行模式设置

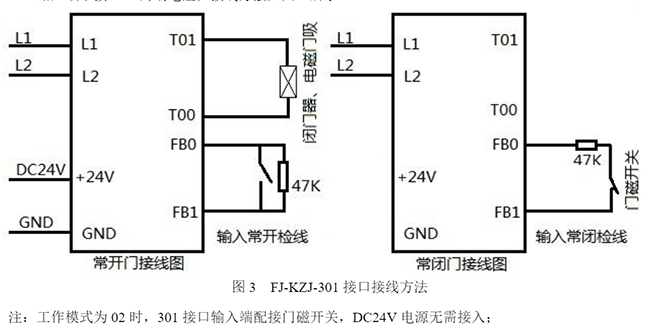

3) 功能接线：输入端检线方式可设置为“常开检线”、“常闭检线”。“常开检线”主要用于配接闭门器、电磁门吸、电磁释放器；“常闭检线”主要用于配接门磁开关，在配接门磁开关使用时，输入回路必须串接47K终端电阻；接线方法如图3所示：
五、输入/输出接口FJ-KZJ-301安装方式
1．确认设备类型与施工图纸上所注类型相匹配，完成地址编码及工作模式设置；
2．将接口底座固定好，按图3正确接线；并将接口主体插到接口底座上，并应确保两者接触良好；
3．待安装完毕，确认无误后，接通控制器电源。自动登录成功后，接口巡检指示灯约12秒闪烁一次；
4．完成安装后进行调试，让控制器发送启动信号，经由接口传送给所连接的联动设备，后者做出相应动作，接口点亮巡检指示灯，联动设备动作后给出反馈信号，接口收到反馈信号后点亮输入指示灯。
